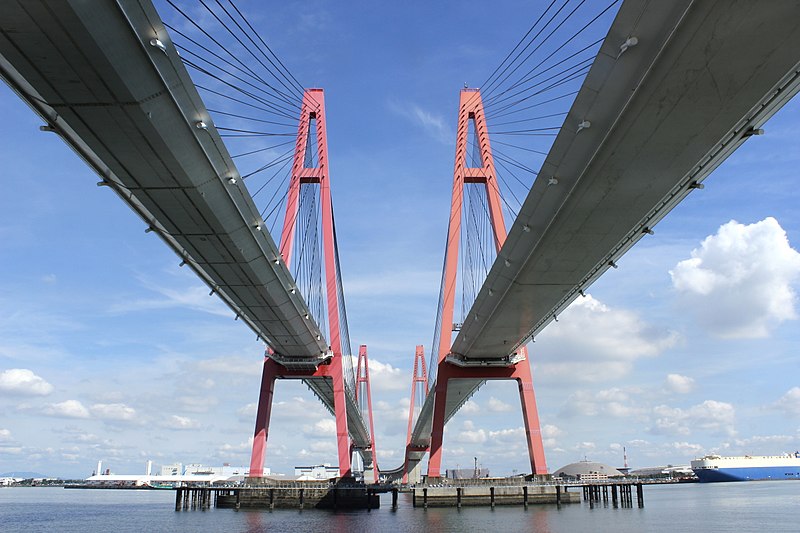

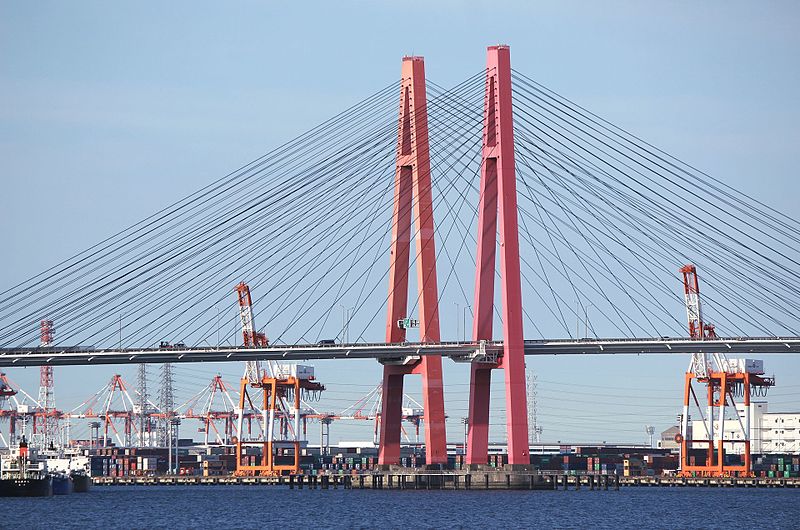

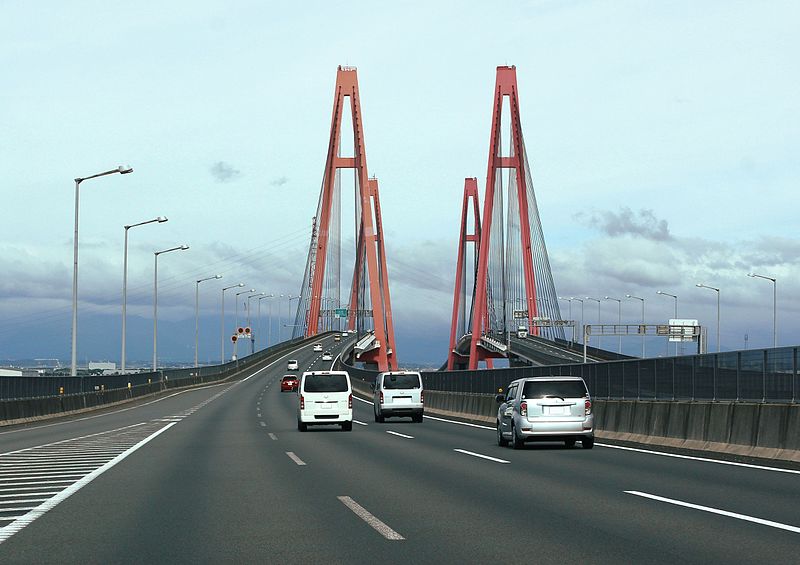

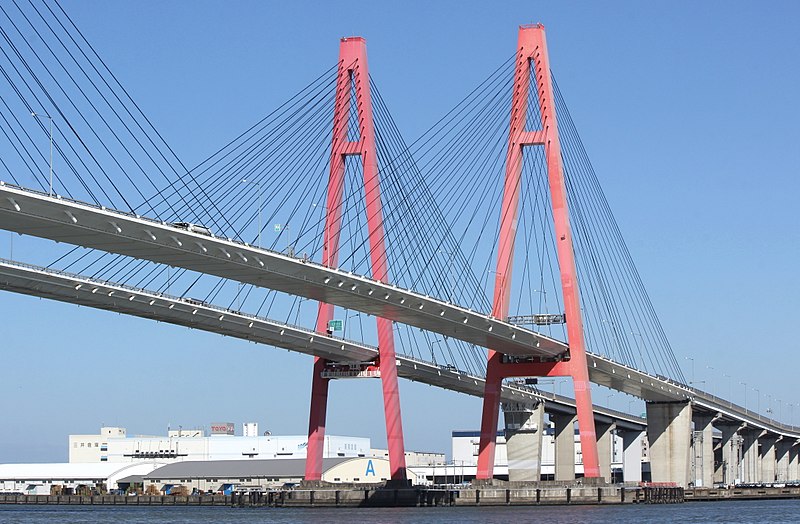

Meiko West bridge (1985, 1997) 기본 정보 교량명  Meiko West bridge 국가  일본 교량형식  사장교 시공사   용도  도로교 설계사  nippon eng 완공연도  1985, 1997 발주처   차로수(철로수)  6차로 공사금액(추정)  0 상세 정보 상부구조 구성(m)  175+405+175 주경간(m)  405 폭원(m)  13.5, 14.5 보강형 형상  다실박스 (3Cell) 높이(m)  2.8 보강형 재료  강재 포장두께(mm)   재료강도(MPa)   하부구조 기초형식  강재 우물통기초 주탑 주탑높이(m)  122 주탑형상  A형 사용재료  강재 케이블 Tpye  NPWS 배치 형상  Fan 강도(MPa)   수량   배치간격(m)   특징 기술 정보 풍동제어  fairing Damping  Tie Rope 신축이음   설계기준   가설방법  FCM 충돌방지공   Saddle곡률반경(m)   항록폭(B x H,m)  340x40 설계풍속(m/s)  55 가설장비중량(kN)   물량 정보 상부구조 강재  11448 ton 강연선   ton 철근   ton 콘크리트   m^3 하부구조 강재  6478 ton 철근   ton 콘크리트  45158 m^3     (기초 + 말뚝) 주탑 강재   ton 강봉,강연선   ton 철근   ton 콘크리트   m^3 Cable   ton
